Réussir le branchement d’une prise de remorque à 5 fils sur 7 broches évite les pannes électriques gênantes et garantit vos déplacements en toute sécurité avec une installation parfaitement conforme aux normes :
- Repérage au multimètre : identifiez chaque fonction du câble pentapolaire sans vous fier aveuglément aux couleurs d’origine.
- Pontage des feux : reliez les plots 5 et 7 pour alimenter correctement les feux de position gauche et droit.
- Masse sur borne 3 : fixez fermement ce câble essentiel pour éliminer définitivement l’effet sapin de Noël sur vos ampoules.
💡 À retenir
Ce câblage est à la portée de tous les bricoleurs équipés d’un multimètre. Prenez le temps de ponter les positions et de tester chaque borne. J’ai vu trop de faisceaux gâchés par hâte : la rigueur garantit un éclairage impeccable du premier coup.
Rôle de chaque fil dans un faisceau de remorque pentapolaire
Atteler un équipement derrière sa voiture redonne immédiatement des envies d'évasion ou de grands travaux dans le jardin. Mais dès qu'on ouvre la gaine de protection du câble, l'enthousiasme chute souvent d'un cran. On se retrouve face à un câble pentapolaire contenant cinq conducteurs de couleurs variées, alors que la prise femelle de l'attelage propose sept réceptacles. Pas de panique, la logique reste très simple une fois le rôle de chaque élément assimilé.
Dans cette configuration à cinq conducteurs, le constructeur regroupe les fonctions lumineuses pour aller au plus vite. Ce que je constate sur le terrain, c'est qu'un fil gère l'alimentation générale de la masse électrique, deux autres s'occupent des changements de direction, un autre gère les feux de stop et le dernier alimente l'éclairage de nuit. Le piège classique réside dans l'absence de séparation physique entre le côté gauche et le côté droit pour les feux de position dans le câble venant de la remorque.
Un câble pentapolaire simplifie le faisceau en regroupant la veilleuse gauche et la veilleuse droite sur un seul conducteur principal.
Pour s'y retrouver sereinement sur son établi, voici la répartition standard des fonctions :
- Masse électrique : le retour de courant vers le châssis du véhicule tracteur.
- Clignotant gauche et clignotant droit : deux circuits distincts pour indiquer vos changements de direction.
- Feu de stop : la ligne qui s'active dès l'appui sur la pédale de frein.
- Feux de position : le fil unique dédié aux veilleuses et à l'éclairage de la plaque d'immatriculation.
La question du code couleur revient systématiquement. Malheureusement, les fabricants de remorques n'ont pas toujours suivi scrupuleusement les recommandations habituelles au fil des années. Vous pouvez tomber sur du jaune, du vert, du blanc, du brun et du rouge, tout comme vous pouvez croiser un faisceau customisé avec du bleu ou du noir. Se fier uniquement aux teintes est le meilleur moyen de faire sauter un fusible sur la voiture dès la première marche arrière. Il faut donc impérativement valider le cheminement du courant avec un testeur de tension ou un contrôleur numérique.
Repérage des bornes et câblage pas à pas de la prise 7 plots

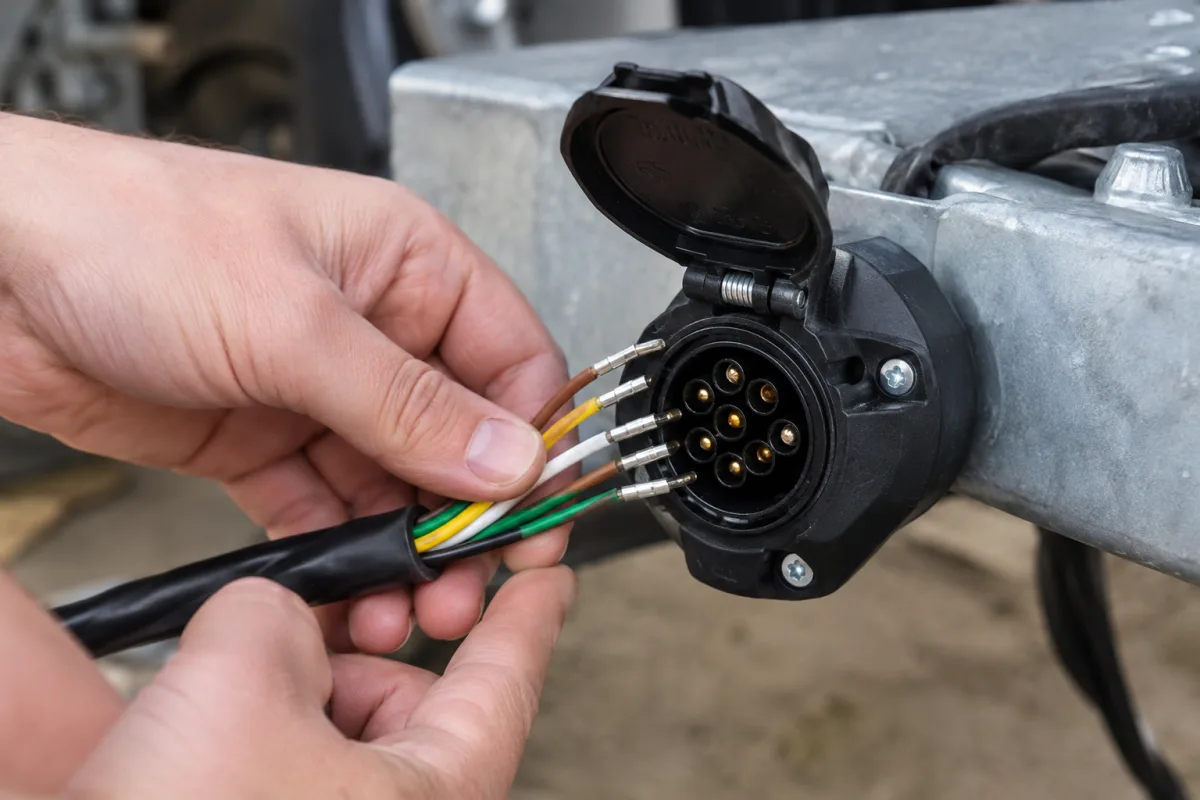

Installer son connecteur demande un peu de méthode, mais le geste devient vite très gratifiant. Munissez-vous d'une pince à dénuder, d'un petit tournevis d'électricien et de votre multimètre basculé en mode test de continuité. La prise ISO 1724 à 7 broches possède des numéros gravés en relief directement dans le plastique, juste à côté des petites vis de serrage. Il suffit de suivre le bon découpage.
Identifier le rôle de chaque plot de la prise ISO 1724
Avant de sortir le fer à souder ou la pince pour le sertissage, il faut visualiser la cartographie exacte de la fiche mâle à 7 emplacements. La disposition tourne généralement dans le sens des aiguilles d'une montre en observant le connecteur par l'arrière, là où les câbles entrent.
Le plot 1 accueille le clignotant gauche, tandis que le plot 2 sert théoriquement au feu antibrouillard arrière. Le plot 3 constitue le cœur de votre installation : c'est la masse électrique. Le plot 4 transmet le signal au clignotant droit. Le plot 5 gère l'éclairage de position droit, le plot 6 reçoit le signal du feu de stop, et le plot 7 alimente l'éclairage de position gauche.
Réaliser le pontage des feux et fixer les fils
Voilà la vraie astuce de ce projet. Comme votre câble pentapolaire n'a qu'un seul fil pour les feux de nuit et que la prise de l'attelage possède deux bornes distinctes, il faut créer un pontage. Si vous branchez ce fil unique sur le plot 7 sans toucher au plot 5, vous constaterez rapidement un souci. C'est l'explication directe au problème où le feu de position ne s'allume qu'un seul côté sur votre plateau ou votre van.
Pour réussir votre branchement d'une prise de remorque à 5 fils sur 7 broches, commencez par dénuder proprement le fil des feux de position. Préparez un petit morceau de câble d'environ cinq centimètres avec une section de câble adaptée à l'intensité. Insérez le fil principal et une extrémité de ce petit pont de câble dans la borne 7. Serrez fermement. Raccordez ensuite l'autre bout de ce petit câble directement sur la borne 5. De cette manière, l'électricité se répartit vers la gauche et vers la droite de votre équipement sans nécessiter un faisceau plus gros.
Le pontage entre les plots 5 et 7 distribue l'éclairage de nuit sur l'ensemble de la remorque à partir d'un conducteur unique.
Mon conseil d'atelier : privilégiez une pose soignée avec des cosses à sertir adaptées plutôt qu'un simple torsadage des brins. La soudure à l'étain offre une excellente conductivité au départ, mais elle a tendance à fragiliser le cuivre qui risque de casser à cause des vibrations de la route. Glissez toujours une gaine thermosensible ou une gaine de protection thermo-rétractable par-dessus vos jonctions afin d'étanchéifier le montage contre l'humidité.
Méthodes d'essai et solutions aux pannes d'éclairage fréquentes
Votre câblage est terminé et l'embout en plastique est soigneusement refermé. C'est le moment de vérité, celui où l'on teste le fruit de son travail. Ne vous précipitez pas pour accrocher tout de suite la flèche à la rotule de la voiture. Procédez par étapes avec un peu de curiosité.
Valider le circuit avec un testeur ou un multimètre
Pour tester l'installation sans risquer de faire griller un composant de l'automobile, l'utilisation d'un testeur de prise remorque portable est une option très pratique. Si vous préférez faire sans, demandez à un proche de s'installer au volant pour actionner les commandes les unes après les autres.
Allumez d'abord les feux de croisement et vérifiez que les deux côtés de la plaque ainsi que les deux veilleuses rouges brillent d'une intensité égale. Enclenchez ensuite le clignotant gauche, puis le droit. Pressez enfin la pédale de frein. Si l'un des signaux ne répond pas, rouvrez la fiche mâle. Ce que j'observe très souvent lors de cette étape, c'est une simple vis de borne mal serrée qui s'est desserrée au moment d'assembler le corps du boîtier.
Résoudre l'effet sapin de Noël et les soucis de multiplexage
Rien n'est plus frustrant que de voir toutes les ampoules clignoter en même temps quand on active un simple clignotant. Ce phénomène bien connu sous le nom d'effet sapin de Noël indique presque toujours une défaillance du retour de courant. Lorsque la masse électrique sur le plot 3 est mauvaise ou parasitée par l'oxydation, l'électricité cherche un autre moyen de retourner à la terre et passe à travers les filaments des autres ampoules.
Un feu arrière qui clignote anarchiquement traduit presque toujours une mauvaise masse au niveau de la borne 3 du connecteur.
Brossez énergiquement les contacts métalliques pour éliminer toute trace de rouille ou de vert-de-gris. Appliquez une pointe de graisse au silicone sur les fiches métalliques pour bloquer l'eau de pluie et l'air marin.
Si la tractrice dispose d'une électronique moderne gérée par réseau Can-Bus avec multiplexage, de légers décalages peuvent apparaître. La centrale clignotante de l'auto risque de réagir bizarrement, le voyant de tableau de bord reste allumé ou les ampoules LED de la remorque clignotent trop vite en raison de leur très faible consommation. Dans cette situation, le câblage direct du faisceau sur les feux arrière du véhicule est à proscrire. Il convient de faire passer le signal par un boîtier relais spécifique relié à une alimentation 12 volts protégée par un fusible dédié. Ce répétiteur prend l'information sans solliciter l'ordinateur de bord, évitant ainsi tout refus lors d'une visite auprès d'un organisme de contrôle technique.
Aperçu des branchements sur la prise ISO 1724
Voici la carte d'attribution rapide pour réussir le raccordement de vos cinq conducteurs sur le connecteur sept plots.
| Numéro de plot | Fonction associée | Fil du câble pentapolaire | Action requise |
|---|---|---|---|
| Plot 1 | Clignotant gauche | Fil de direction gauche | Raccordement direct simple |
| Plot 2 | Feu antibrouillard | ❌ Aucun fil disponible | ⚠️ Laisser le plot libre |
| Plot 3 | Masse électrique générale | Fil de retour masse | Serrage prioritaire et très propre |
| Plot 4 | Clignotant droit | Fil de direction droit | Raccordement direct simple |
| Plots 5 et 7 | Feux de position droit et gauche | Fil unique d'éclairage | ✅ Réaliser un pontage court |
Encore un doute sur les fils ?
La chaîne TDI power montre ce câblage en images. C'est rapide, limpide et vraiment pratique.
Prêt à prendre la route en toute sérénité
Réaliser soi-même le branchement d'une prise de remorque à 5 fils sur 7 broches transforme un casse-tête électrique en un projet gratifiant. J'ai vu trop d'installations improvisées tomber en panne à la première secousse. Un simple pontage méthodique, un nettoyage rigoureux des fiches pour assurer une bonne masse électrique et une gaine de protection thermo-rétractable suffisent pour obtenir un faisceau impeccable.
Vous voilà désormais paré pour tracter votre matériel en toute sécurité, sans craindre l'effet sapin de Noël ni le moindre court-circuit. Rien ne vaut le plaisir de voir tout s'allumer du premier coup au tableau de bord. Quel sera votre prochain chantier de bricolage ?
Sources :
- Mister Auto, schéma des correspondances des broches et code couleur normalisé pour la prise 7 broches : https://www.mister-auto.com/blog/malin/comment-bien-brancher-une-remorque-schemas-de-branchement-et-code-couleur/TM236TM237
- Auto-Doc Forum, méthode d'adaptation d'un faisceau 5 fils sur un socle 7 broches et pontage des positions 5 et 7 : https://club.auto-doc.fr/forum/topic/comment-brancher-une-prise-remorque-5-fils-sur-une-prise-7-broches/TM242TM243
- Astuces Pratiques, rôle des bornes de feux de position et diagnostic du mauvais retour de masse sur la borne 3 : https://www.astuces-pratiques.fr/auto-moto/branchement-et-couleurs-des-feux-pour-remorqueTM248TM249
- L'Argus Forum, tutoriel technique complet sur le câblage et la boucle des circuits de veilleuses : https://www.largus.fr/forum-auto/tutoriels-et-topics-de-reference/tuto-branchements-prise-remorque-7-et-13-broches/295477.htmlTM254TM255
- Auto-Doc Forum, méthode d'adaptation d'un faisceau 5 fils sur un socle 7 broches et pontage des positions 5 et 7 : https://club.auto-doc.fr/forum/topic/comment-brancher-une-prise-remorque-5-fils-sur-une-prise-7-broches/TM242TM243
Des questions sur votre câblage de remorque ? On vous éclaire !
Comment réussir le pontage entre les feux de position 5 et 7 ?
C'est un jeu d'enfant. Dénudez le fil unique de veilleuse, insérez-le dans la borne 7 avec le bout d'un court brin de câble. Reliez l'autre extrémité de ce pont directement sur la borne 5. Vos deux feux s'allumeront enfin en même temps !
Pourquoi les ampoules LED de ma remorque clignotent-elles trop vite ?
Pas d'inquiétude, c'est très fréquent. Les LED consomment extrêmement peu de courant, ce qui perturbe le clignoteur standard de votre voiture qui croit à une ampoule grillée. L'ajout d'une résistance adaptée ou d'un boîtier relais spécifique règle ce petit caprice en deux minutes.
Faut-il préférer les cosses à sertir ou la soudure pour les fils ?
Privilégiez franchement les cosses à sertir ! Même si la soudure paraît propre sur l'établi, le cuivre devient cassant sous l'effet des vibrations répétées sur la route. Une bonne cosse sertie associée à une gaine thermo-rétractable vous garantit une installation solide et durable.
