Pour réussir à cintrer du tube en acier proprement sans le plisser, les passionnés de bricolage doivent maîtriser le maintien des parois internes et la gestion du retour élastique de l’alliage :
- Remplissage au sable sec : tassez fermement du sable fin à l’intérieur pour maintenir la paroi ronde durant le pliage.
- Chauffe au rouge cerise : ramollissez la zone de déformation au chalumeau pour plier les fortes épaisseurs sans aucun effort.
- Gabarit en bois dur : fabriquez une matrice aux formes de votre projet pour guider la courbure avec une précision absolue.
💡 À retenir
J’ai constaté qu’un simple tassement de sable sec combiné à une chauffe ciblée permet aux bricoleurs d’obtenir des courbes parfaites sur de l’acier S235, sans investir dans une cintreuse hydraulique coûteuse ni risquer d’écraseur la structure.
Préparer la paroi et le matériel adéquat avant de cintrer
Travailler le métal demande une méthode rigoureuse, surtout si la précision compte pour votre projet créatif. Avant même de sortir un quelconque outil de cintrage, l'analyse du tube s'impose. Une paroi trop fine par rapport au diamètre extérieur s'écrase presque à tous les coups si elle est pliée à sec sans précaution. C'est de la pure mécanique des fluides appliqués aux solides: la partie extérieure du virage s'étire pendant que la partie intérieure se comprime. Si le matériau n'est pas soutenu, le profil rond s'effondre sur lui-même en quelques secondes.
Pour réussir à cintrer du tube en acier sans bavure, je commence toujours par repérer le fil du métal. Les tubes soudés longitudinalement, comme les modèles répondant à la norme DIN EN 10305 ou les profilés courants en acier S235JR, possèdent une ligne de faiblesse bien visible. Positionnez impérativement cette couture sur l'axe neutre de déformation, c'est-à-dire sur le côté du pliage, ni complètement à l'extérieur sous tension, ni à l'intérieur sous compression. Sinon, le tube risque de se fendre nette sur sa génératrice extérieure lors de la poussée.
L'orientation de la soudure longitudinale sur l'axe neutre réduit les risques de fissure de la paroi externe de plus de la moitié lors d'un cintrage manuel.

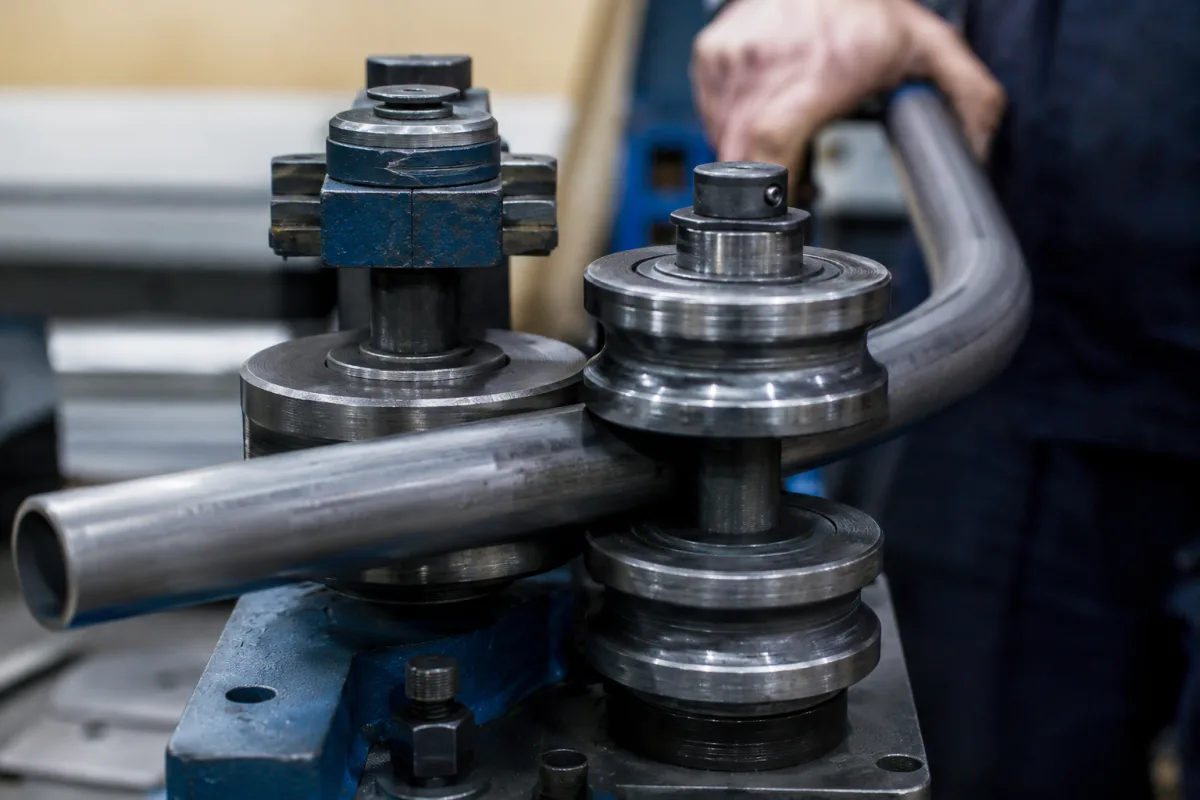

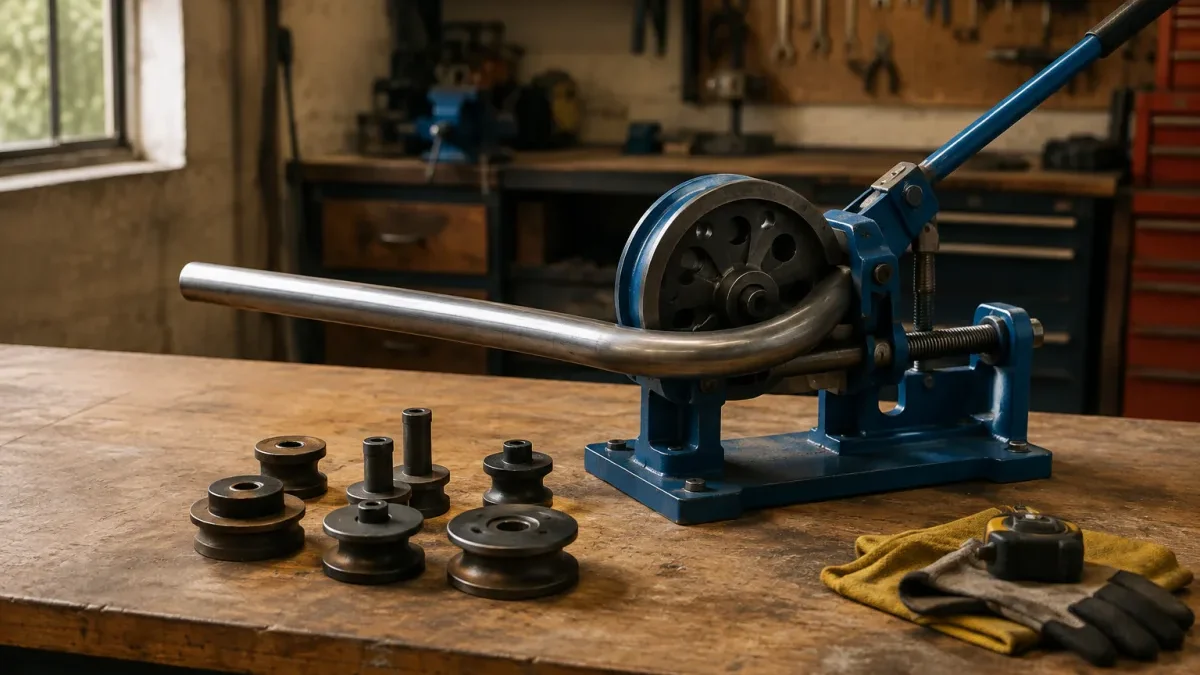

Au niveau de l'outillage, inutile d'investir immédiatement dans une lourde cintreuse hydraulique Mingori si vous fabriquez un simple pied de table ou une structure de meuble. Une matrice de cintrage à galet bien adaptée au diamètre de votre pièce fait l'affaire. Assurez-vous simplement que la forme de la gorge épouse exactement la moitié du diamètre du tube. Pour réussir vos réalisations de bricolage à la maison, un maintien ferme dans un étau bien ancré reste la garantie d'une courbure régulière.
- Inspecter le tube pour localiser la ligne de soudure.
- Placer la soudure sur le côté latéral avant d'appliquer l'effort.
- Nettoyer l'intérieur du tube pour éliminer toute trace d'huile ou de calamine.
Appliquer la méthode du sable sec pour éviter tout écrasement
Cette technique traditionnelle sauve littéralement les projets de serrurerie quand on manque d'outils de pointe. Le principe repose sur une idée très simple: remplir l'intérieur du tube avec un matériau incompressible pour bloquer l'affaissement des parois. Le sable agit alors comme un noyau fluide temporaire. Quand la pression monte, les grains se bloquent les uns contre les autres et empêchent le métal de se déformer vers l'intérieur.
Attention toutefois: n'utilisez jamais du sable humide. L'eau contenue dans les interstices se transforme immédiatement en vapeur si vous devez chauffer la pièce, ce qui crée une surpression interne extrêmement dangereuse. Prenez du sable de quartz bien fin, passez-le au four si besoin, puis laissez-le refroidir. J'ai pris l'habitude d'obstruer une extrémité du tube avec un bouchon en bois taillé en force, enfoncé au marteau sur quelques centimètres. Verse ensuite le sable par l'autre bout en tapotant le métal avec un maillet en caoutchouc. Le sable doit se tasser progressivement. C'est l'étape la plus importante. Si le remplissage manque de densité, le tube plisse au premier effort.
Le remplissage intégral au sable sec tassé permet de conserver la rondeur d'un tube cintré sur des rayons très courts.
Fabriquer un gabarit de guidage fait maison
Pour obtenir des angles identiques sur plusieurs pièces, la fabrication d'un gabarit en bois dur simplifie grandement la tâche. Découpez une forme circulaire dans un morceau de chêne ou de contreplaqué multiplis d'au moins 30 mm d'épaisseur. Le rayon de la découpe doit correspondre au rayon de courbure souhaité, en gardant à l'esprit qu'un rayon de cintrage minimum équivaut généralement à au moins trois fois le diamètre extérieur du tube.
Fixez cette forme sur un panneau d'établi solide. Ajoutez un tasseau d'arrêt en bois dur ou une cale métallique qui viendra bloquer le départ du tube. Lors de la poussée, le tube vient s'enrouler progressivement autour de cette matrice en bois, ce qui évite les déformations brutales et les angles cassés.
Chauffer ou plier à froid en ajustant la déformation du métal
Le choix entre travailler à froid ou sortir le chalumeau dépend principalement de l'épaisseur de la paroi et du diamètre du métal. Les tubes fins en acier E235 de moins de 2 mm s'usinent généralement très bien à froid sur un gabarit. Au-delà, l'effort physique devient trop important et la matière résiste jusqu'à dépasser son seuil de plasticité de façon incontrôlée.
Le principal obstacle du cintrage à froid reste le retour élastique. Le métal a tendance à se détendre légèrement dès que vous relâchez la pression de pliage. Pour compenser ce phénomène mécanique, il suffit de plier légèrement plus loin que l'angle final recherché. Si vous cherchez un angle parfait à 90 degrés, poussez votre cintrage jusqu'à 93 ou 94 degrés. En relâchant l'effort, la pièce revient naturellement à la position souhaitée.
Quand la résistance mécanique est trop forte, le cintrage à chaud s'impose. Équipez-vous d'un chalumeau oxyacétylénique et chauffez la zone de déformation jusqu'à obtenir une teinte rouge cerise bien homogène (autour de 800 à 850 °C). À cette température, l'acier devient souple comme de la pâte à modeler et se laisse guider sans opposer la moindre résistance. Pensez à chauffer uniformément tout le tour du tube et pas seulement le dessus, sous peine de créer un pli asymétrique désagréable à l'œil.
Méthodes de cintrage : quel procédé choisir pour vos projets ?
Voici un résumé clair pour sélectionner la bonne technique selon vos besoins de création en atelier.
| Technique | Épaisseur de paroi | Outillage requis | Risque d'écrasement | Effort physique |
|---|---|---|---|---|
| Pliage à froid à vide | Moins de 2 mm | Gabarit bois ou galet | ⚠️ Élevé sans précaution | ⭐⭐ Moyenné |
| Remplissage au sable sec | Toutes épaisseurs | Bouchons bois et sable fin | ✅ Trè faible | ⭐⭐⭐ Soutenu |
| Chauffage au chalumeau | Plus de 2 mm | Chalumeau oxyacétylénique | ✅ Très faible | ⭐ Très faible |
| Cintreuse hydraulique | Tubes épais et durs | Machine type Mingori | ✅ Nul si matrice adaptée | ⭐ Nul (assisté) |
Le geste parfait en image
Visualisez la méthode de la chaîne Le prof.VL. Ce tutoriel montre le mouvement exact pour réussir vos angles droits.
À vous de façonner vos plus belles structures métalliques
Pliure nette ou courbe fluide, maîtriser le geste change absolument tout sur un atelier. En alignant la soudure du profilé sur l'axe neutre et en bloquant le métal avec du sable bien tassé, vous évitez l'affaissement sans dépenser une fortune. J'ai vu tellement de projets métalliques magnifiques prendre vie grâce à un simple gabarit taillé dans du chêne.
Cette maîtrise technique vous ouvre grand les portes de la création sur mesure pour votre mobilier ou vos garde-corps. Pour cintrer du tube en acier comme un pro, gardez en tête que la patience et une bonne chauffe au chalumeau oxyacétylénique restent vos meilleurs alliés sur le métal.
Alors, quelle forme originale allez-vous donner à votre tout prochain projet de ferronnerie ?
Sources :
- Le Roi du Fer, ce guide détaille la technique du remplissage au sable sec et tassé pour éviter l'écrasement ou l'ovalisation du tube lors d'un cintrage manuel : https://www.leroidufer.fr/infos-conseil/article/comment-cintrer-un-tube-rond-.html
- BVL Serrulac, cette analyse explicite le comportement du métal aux zones de compression et de traction, tout en confirmant l'impact de l'alignement de la soudure sur l'axe neutre pour empêcher les ruptures : https://www.bvl-serrulac.com/blog/comment-cintrer-tube-acier/
- Métallerie Bayeusaine, cette ressource confirme la répartition des contraintes mécaniques et l'importance du contrôle du rayon de courbure pour préserver l'épaisseur de la paroi : https://www.metallerie-bayeusaine.com/cintrage-tube-acier/
Questions fréquentes sur le cintrage des tubes en acier
Peut-on cintrer un tube en acier avec une cintreuse d'électricien ?
C'est une très mauvaise idée. Les cintreuses pour conduits électriques en aluminium sont dessinées pour des tubes très fins et tendres. Sur de l'acier, vous risquez de casser l'outil de cintrage ou d'écraser complètement le profilé. Préférez une matrice adaptée au métal ou un bon gabarit maison.
Quelle température faut-il atteindre au chalumeau pour plier le métal ?
Chauffez la zone de déformation au chalumeau jusqu'à obtenir une belle couleur rouge cerise, soit environ 800 à 850 °C. À ce stade, l'acier se ramollit et devient ultra-facile à former. Prenez soin de tourner autour du tube pour répartir la chaleur uniformément sur toute la section.
Comment mesurer la cote hors tout après le cintrage d'un tube ?
Pour mesurer la cote hors tout, posez la pièce pliée contre un mur ou une équerre de référence. Prenez la mesure depuis la paroi extérieure du premier brin jusqu'à l'extrémité du second. N'oubliez pas d'intégrer le rayon de courbure lors de vos traçages initiaux pour éviter les mauvaises surprises.
